Recevoir le bon drone.
Identifier l’analogique, confirmer la fréquence du VTX et vérifier l’image. Un scan peut accrocher un autre signal.
Établi 03 / Les commandes
Voir juste.
Commander clair.
Le masque te montre ce que voit le drone. La radio traduit tes gestes en commandes. Prends-les en main, un réglage après l’autre.
LAB 02 / MASQUE ANALOGIQUEESSAI INTERACTIF · SIMULATION
PÔLE-FPV○ DVR
R4 / 5769IMAGE SIMULÉE
Image reçueR4 · 5769 MHz
Retrouve le canal du VTX.
01 / Retrouver ton image
Le bon canal.
La bonne image.
Essaie R1 : l’image disparaît. Appuie ensuite sur SCAN, sur le masque. Il retrouve R4, le canal du VTX de cet exercice.
Garde des détails dans le ciel et dans l’herbe. La luminosité éclaircit l’image ; le contraste sépare les tons. Cela ne répare pas la réception.
REC allume le témoin dans l’écran. Sur un masque équipé d’un DVR, l’enregistrement conserve aussi les parasites reçus. Ici, aucun fichier n’est créé.
Un canal commun, une image.
Le scan aide à chercher. Il ne prouve pas que tu reçois ton drone : confirme la fréquence et l’image au sol.

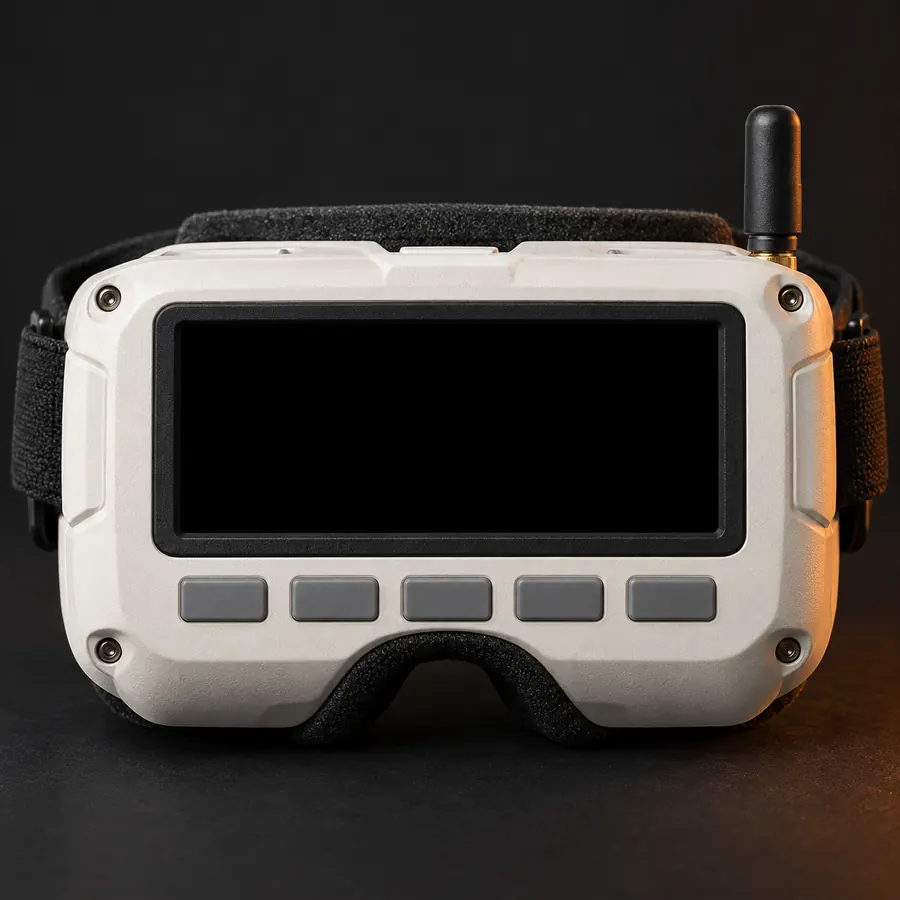

Visuel photoréaliste et interface pédagogique inspirés d’un masque analogique. Modèle réel à confirmer. Aucune émission radio ni caméra active ; fréquences affichées à titre pédagogique. Manuel et fonctions VR03 ↗
Lire toute l’image.
Ajuster la luminosité, le contraste si disponible et le maintien du masque. Ne pas masquer une mauvaise réception par un réglage d’image.
Enregistrer le vol.
Le DVR est utile pour revoir une session si ton masque en possède un. Il ne remplace pas une liaison vidéo fiable.
LAB 03 / RADIO DU PILOTEESSAI INTERACTIF · SIMULATION
MODÈLESIM
MANTA 6SELRS · EXEMPLE
ARM : OFF
ARM : OFF
01 / 04RF : AUCUNE
Ordre ARM désactivéPOCKET
Déplace les manches directement sur la radio.
Mode 2 : les gaz restent à gauche.
Le modèle de la radio ne suffit pas à identifier sa version RF.
02 / Prendre les commandes
Un geste.
Une commande.
Change de mémoire avec ENT sur la radio. L’écran suit ta sélection. Ce nom rassemble des réglages : il ne confirme pas l’appairage ni la configuration du drone.
MODE 2 · GAZ À GAUCHE
Moduler la poussée
Pivoter autour de l’axe de lacet
Incliner avant / arrière
Incliner à gauche / droite
Déplace un curseur et regarde le manche. Ce sont des commandes, pas une trajectoire garantie. Vérifie leur sens dans la FC, hélices retirées.
○ Confirmation des hélices retirées
✓ Gaz à zéro
Gaz simulés : 0 %
La simulation bloque une demande si les gaz ne sont pas à zéro ou sans confirmation. Une radio envoie un ordre ; seule la FC décide d’armer.
Les rates relient le déplacement du manche à la vitesse de rotation demandée. Sur un quad Betaflight, on les règle dans la FC. Ne pas empiler des courbes radio au hasard.
Pour débuter : identifier le profil existant et sauvegarder la configuration avant de le modifier. Les courbes ici sont illustratives.
Le bon modèle, avant chaque session.
Le protocole, la bande et la configuration du récepteur doivent correspondre à la radio. Aucune liaison n’est établie ici.

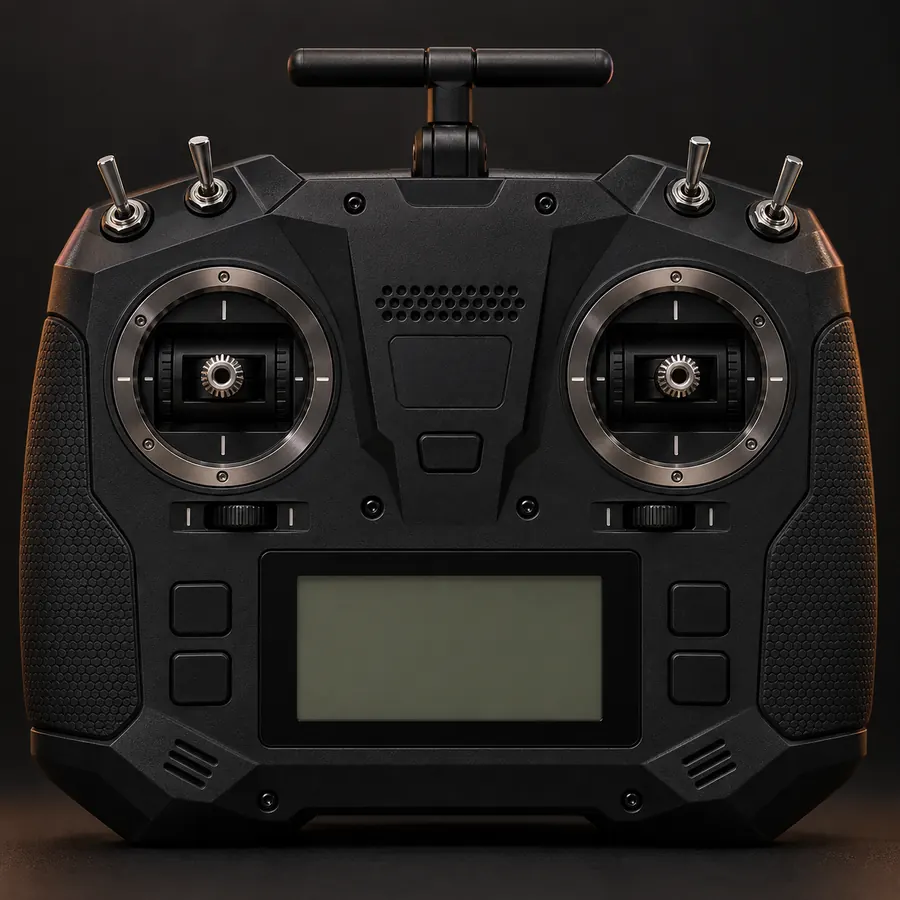

Visuels photoréalistes Pocket / Boxer et écrans pédagogiques ; géométrie et menus simplifiés. Aucun signal RF ni ordre envoyé au drone. Radios et sécurité ↗
Modèle, voies, arrêt.
Vérifier le protocole, les voies, l’ordre d’armement et le comportement en perte de liaison, avec accompagnement et hélices retirées.
Des gestes réguliers.
Apprendre les manches sur simulateur. Comprendre les alertes et le modèle actif avant de modifier des fonctions avancées.
Affiner les rates.
Conserver et comprendre la configuration initiale. Les changements de rates Betaflight s’effectuent dans la FC, avec méthode.
Un switch n’est pas une preuve. Une demande ARM envoyée par la radio ne confirme pas que le drone est armé. L’état réel et les blocages se vérifient côté FC. Consignes Betaflight ↗
Les questions de l’établi
Deux ou trois choses
à éclaircir.
Le masque et la radio parlent-ils au même récepteur ?
Non. Dans cet exemple, le masque reçoit la vidéo analogique 5,8 GHz du VTX. La radio transmet les commandes vers un récepteur compatible, par exemple ELRS 2,4 GHz.
Le scan automatique suffit-il à régler le masque ?
Il aide à trouver un signal, mais ne garantit ni le bon drone ni la fréquence exacte. Confirme le canal du VTX et l’image au sol, avec la notice du masque.
Puis-je recopier ces menus sur mon matériel ?
Ces interfaces expliquent les principes. Le masque exact et la version RF du récepteur restent à identifier ; les menus réels varient selon le modèle et le firmware.
Pourquoi retirer les hélices pendant les réglages ?
Un ordre involontaire ou une mauvaise configuration peut démarrer les moteurs. Les hélices doivent être retirées avant la configuration et les essais au banc, avec un adulte compétent.
Une mauvaise réception ? Commence par comprendre les antennes.
Explorer les antennes ↗
