Établi 01 / La machine
Chaque pièce
a son rôle.
Commence par l’extérieur. Passe sous la coque. Relie chaque pièce à ce qu’elle change en vol.
Comprendre les antennes ↓

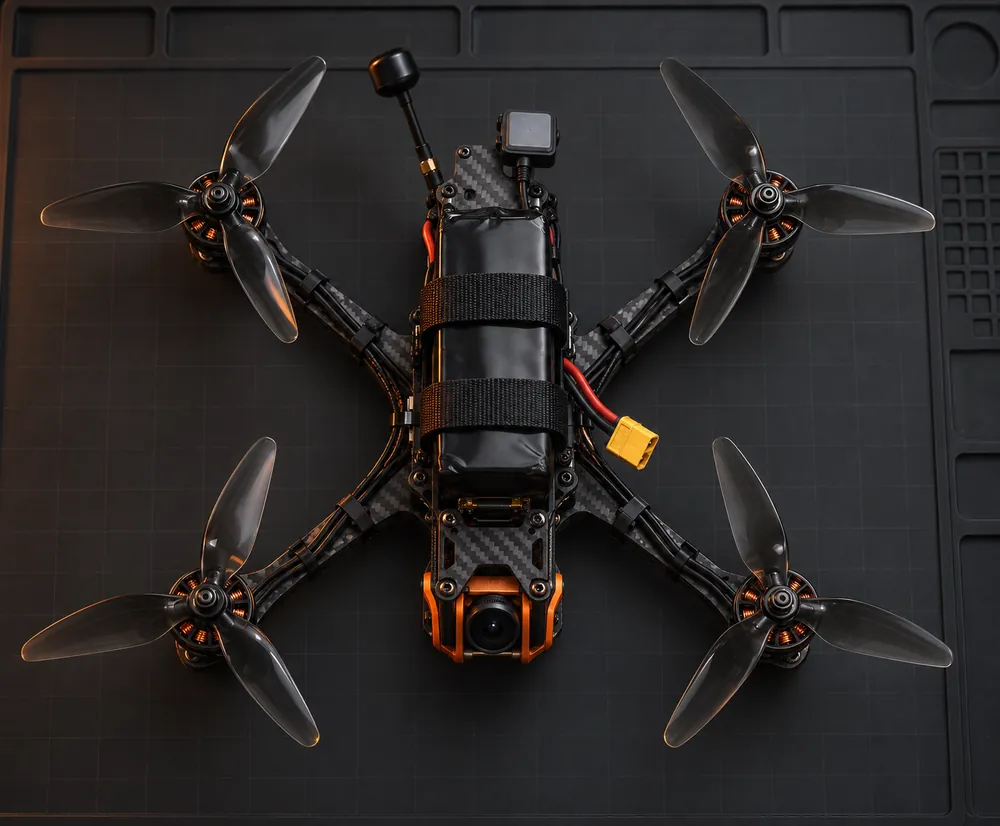

Vue photoréaliste reconstituée et schéma pédagogique, pas un plan d’assemblage. Le montage et les composants exacts varient selon la version. La référence A109-1 reste à confirmer sur le matériel. Fiche constructeur ↗
Le détail qui change la réception
Les antennes.
Pas juste deux tiges.
Vidéo et commandes sont deux liaisons distinctes. Fréquence, polarisation et placement ont chacun leur rôle.
Fais varier. Observe. Comprends.
Une liaison,
ça s’accorde.
Une omnidirectionnelle couvre autour de son axe, avec des creux dans certaines directions. Elle n’émet pas aussi bien partout.
Un point de compatibilité seulement. Vérifier aussi fréquence, connecteurs, montage et état des antennes.
Vérifier fréquence, RHCP/LHCP et SMA/RP-SMA ou U.FL. Un connecteur qui ressemble n’est pas une preuve.
La vidéo 5,8 GHz et les commandes ELRS 2,4 GHz de l’exemple utilisent des antennes différentes.
Les ondes sont illustrées, pas mesurées. La présence de prises d’antenne remplaçables dépend du masque exact : vérifie sa notice avant modification. La source technique ↗
L’inventaire de l’atelier
Les 14 pièces,
en clair.
Le rôle, le fonctionnement et le bon réflexe. Ouvre une fiche pour retrouver l’essentiel.
01La frame
Le squelette qui tient tout ensemble. Les plaques et les bras en carbone relient les moteurs et protègent l’électronique. Le Squashed X est une géométrie du châssis, pas un mode de vol.
Avant le vol : bras sans fissure, vis présentes, aucun élément qui bouge. Source ↗
02Les moteurs
Ils transforment l’énergie en rotation. Chaque moteur reçoit trois phases commandées par l’ESC. La FC ajuste la vitesse des quatre moteurs pour orienter le drone. Le KV décrit un régime théorique par volt, pas une puissance.
Au sol, hors tension : vérifier la fixation et l’absence de débris. Les essais moteur se font sans hélices. Source ↗
03Les hélices
Elles poussent l’air pour créer la poussée. Le sens et le montage des hélices doivent correspondre à la configuration moteur. Une hélice abîmée peut vibrer ou casser : elle n’est pas un détail esthétique.
Retirer les hélices avant toute configuration ou essai au banc. Source ↗
04L’ESC
Le variateur qui alimente les moteurs. L’ESC convertit l’énergie de la LiPo en séquences électriques pour les quatre moteurs. Il reçoit les commandes de la FC. Les deux cartes forment souvent une stack.
Ne pas confondre courant du pack, capacité en mAh et capacité de l’ESC. Source ↗
05La flight controller
Le cerveau qui stabilise la machine. La FC lit le gyroscope et les ordres du pilote, puis calcule les corrections moteur. Betaflight est un exemple de logiciel embarqué. Les réglages exacts dépendent de la version et de la carte.
Sauvegarder la configuration avant modification ; effectuer les réglages sans hélices. Source ↗
06Le récepteur
Il écoute la radio du pilote. Le récepteur transmet les commandes à la FC. Radio et récepteur doivent partager un protocole et une bande compatibles. ELRS 2,4 GHz est notre exemple, pas une identification du récepteur installé.
Vérifier le matériel réel avant l’appairage. Une image dans le masque ne prouve pas la liaison radio. Source ↗
07Le VTX
Il envoie l’image vers le masque. La caméra fournit l’image au VTX, qui l’émet ici en analogique 5,8 GHz. La puissance, les fréquences et leur autorisation dépendent de la région et du matériel.
Fixer l’antenne adaptée avant alimentation et éviter la chauffe sur établi. Ne pas copier une puissance au hasard. Source ↗
08La caméra
Les yeux à l’avant du drone. Elle capture l’image utilisée pour piloter. L’inclinaison change ce que tu vois : une caméra très relevée peut compliquer les premiers vols lents.
Vérifier la lentille, la fixation et une image lisible au sol. Source ↗
09Le GPS
Une position, pas une assurance retour. Le GPS apporte des données de position. Un GPS présent ne prouve ni la configuration ni le bon fonctionnement de GPS Rescue ; cette fonction demande une validation spécifique.
Ne jamais compter sur GPS Rescue comme unique moyen de récupération. Source ↗
10L’antenne vidéo
Le dernier maillon du VTX. Elle rayonne le signal vidéo. Une antenne circulaire RHCP et une LHCP n’ont pas la même polarisation. Drone et masque doivent être choisis de manière cohérente.
Vérifier fréquence, polarisation et connecteur, pas seulement la forme. Source ↗
11L’antenne radio
Elle reçoit tes commandes. Dans l’exemple ELRS 2,4 GHz, une antenne en T reçoit le signal de la radio. Elle est distincte de l’antenne vidéo 5,8 GHz, même si elles transportent toutes deux des ondes radio.
Garder les éléments actifs à distance du carbone, des câbles de puissance et des hélices. Source ↗
12La batterie
Six cellules. Une réserve d’énergie. La Tattu du fil rouge indique 1300 mAh, 22,2 V nominal et 100C de décharge annoncé. En LiPo classique, sa tension pleine vaut 25,2 V. 100C ne signifie pas une charge à 100C.
Inspecter le pack avant chaque utilisation. Ne jamais charger un pack gonflé ou endommagé. Source ↗
13Le connecteur XT60
Le passage de l’énergie du pack. Le XT60 est la connexion de puissance. La petite prise d’équilibrage sert à lire les cellules individuellement au chargeur : les deux ont des rôles différents.
Vérifier polarité, gaine et état du connecteur ; ne jamais provoquer de court-circuit. Source ↗
14Les straps
Ils empêchent le pack de se déplacer. Les sangles maintiennent la batterie contre son support. Le montage doit aussi retenir les câbles hors des hélices, sans écraser ni endommager le pack.
Contrôler le maintien et l’état des sangles avant de voler. Source ↗
